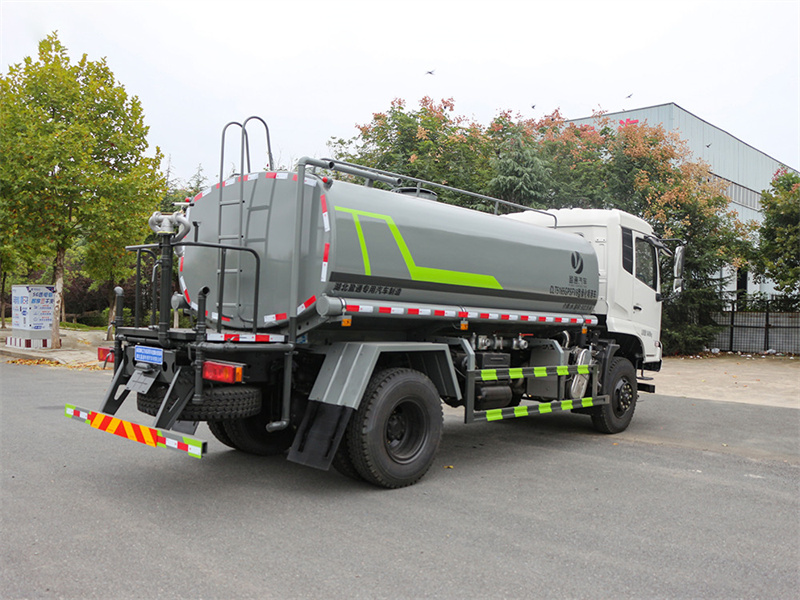

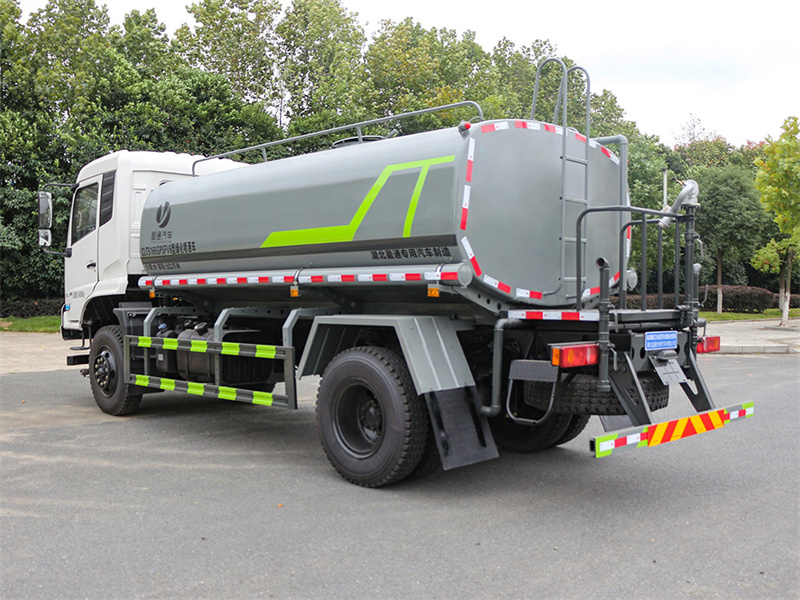

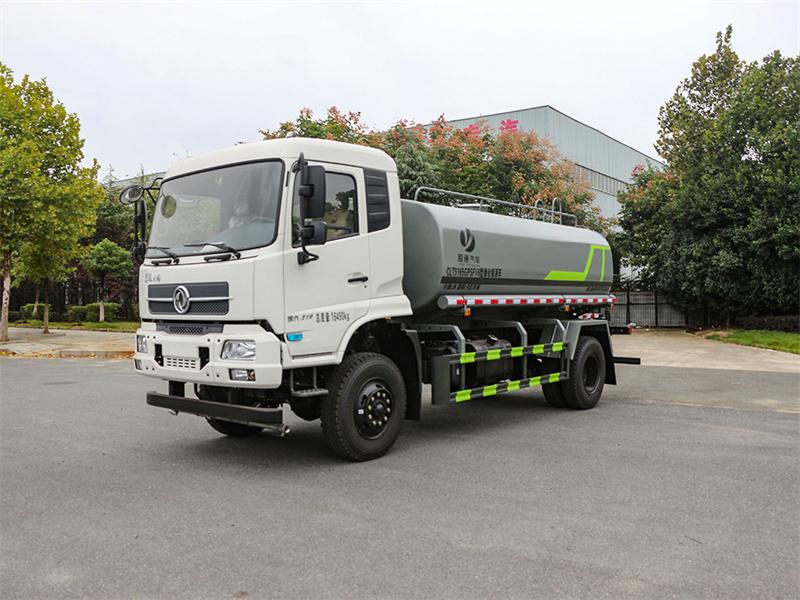

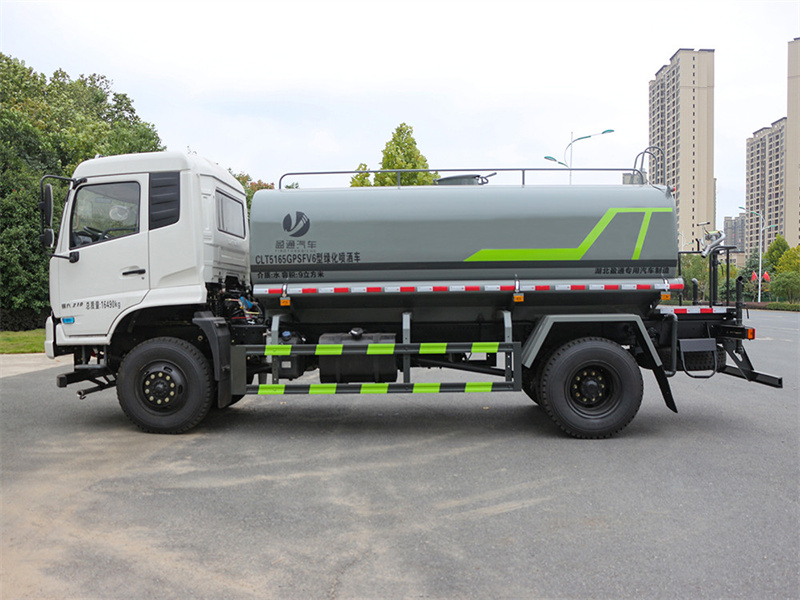

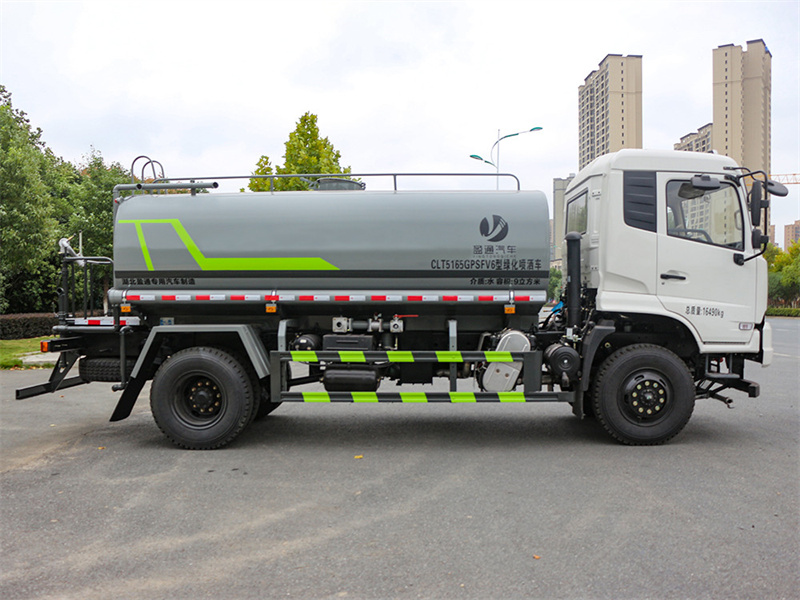

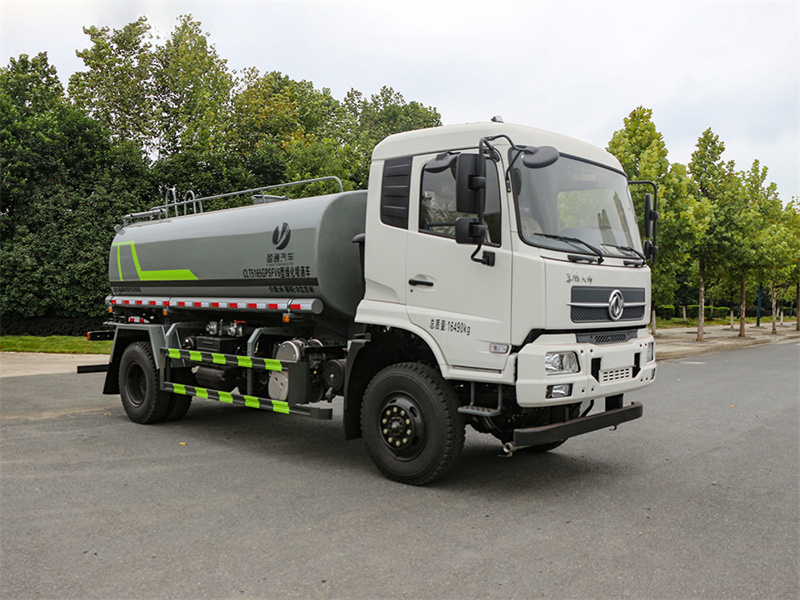

東風天錦四驅11噸灑水車-東風四驅11噸灑水車
東風天錦四驅11噸灑水車底盤配置： 東風 D530 駕駛室，發動機康機 210 馬力，韶齒 6 檔，10.00 鋼絲 胎，4500 軸距，前橋 3.8T/后橋 10T，電動玻璃，方向助力，斷氣剎， ABS。

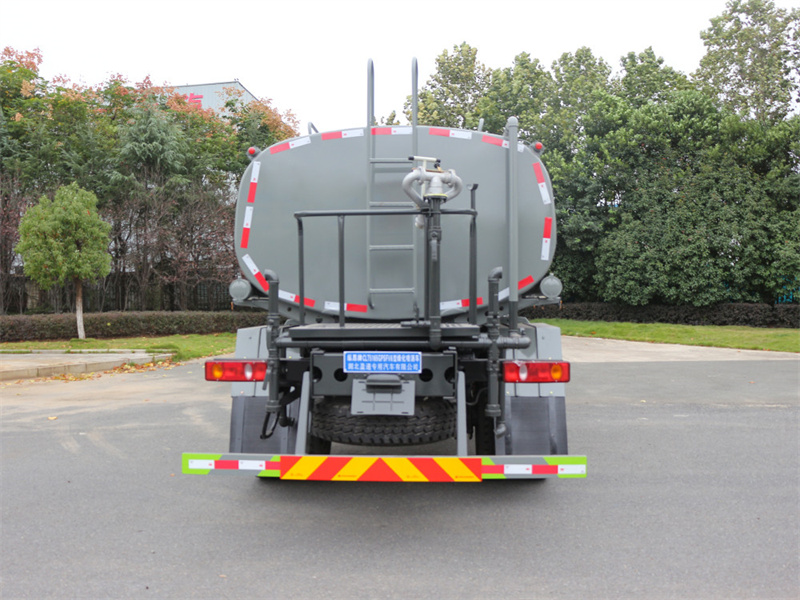

東風天錦四驅11噸灑水車產品標配前噴（鴨嘴）、后沖、后灑、側噴、后置式工作 平臺，平臺上配置綠化水炮（可 360°旋轉，既可以調成柱狀，也可 以調成霧狀，更可以調成直沖狀、大雨、中雨、小雨、毛毛雨），配 備優質大功率專用灑水泵（可自吸自排，可從河里或池塘抽水到罐體）， 取力器，雜物過濾網，消防接口,自流球閥系統、取力器、球閥、濾網 均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，大通徑球閥。 整體具備性能優良安全可靠
東風天錦四驅11噸灑水車-東風四驅11噸灑水車公告產品參數
東風天錦四驅11噸灑水車整車技術參數 | |||
產品商標 | 縱昂牌 | 公告批次 | 371 |
產品名稱 | 綠化噴灑車 | 產品型號 | CLT5165GPSFV6 |
總質量(Kg) | 16490 | 罐體容積(m3) | 9 |
額定載質量(Kg) | 8640,8575,8860,8795 | 外形尺寸 | 7950,8200×2500,2550×3050,3200,3350 |
整備質量(Kg) | 7720,7500 | 貨廂尺寸 | |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2,3 | 鞍座最大載質量(Kg) | |
接近角/離去角(°) | 21/12,21/11 | 前懸/后懸 | 1440/2010,1475/1975,1440/2260,1475/2225 |
軸荷(Kg) | 6000/10490 | 最高車速(Km/h) | 89 |
備注 | 東風天錦四驅11噸灑水車，ABS型號:3631010-C2000;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司;選裝描述:隨底盤選裝駕駛室;側后防護情況:側、后防護材料均為:Q235碳鋼,連接方式均為:螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:495;罐體總?cè)萘?9立方米;罐體有效容積:8.57立方米;罐體外形尺寸(長×長軸×短軸)(mm):4400×2300×1300,4200×2350×1300;專用功能及裝置:該車主要用于城鄉園林綠化噴灑,噴藥;主要裝置為水罐及噴灑裝置;選裝側面及后部結構。選裝后部結構時,后防護為專用裝置代替,后防護離地高度為450mm.選裝后部箭頭燈裝置,選裝后部弧形噴灑裝置。選裝擋泥板樣式,選裝油箱及電瓶位置。 | ||
東風天錦四驅11噸灑水車底盤技術參數 | |||
底盤型號 | DFV2163GP6DJ | 底盤名稱 | 越野汽車底盤 |
商標名稱 | 東風牌 | 生產企業 | 東風商用車新疆有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 4200,4500,4700,5100 | ||
輪胎規格 | 10.00R20 18PR | ||
鋼板彈簧片數 | 10/10+8 | 前輪距 | 1857,1880 |
燃料種類 | 柴油 | 后輪距 | 1860 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
B6.2NS6B210 B6.2NS6B230 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6200 6200 | 154 169 |
東風天錦四驅11噸灑水車上裝配置： 1、罐體約為 11.1 方， 2、邊燈帶電，罐體尾部上方標配 2 個紅色示寬燈，
3、標配前噴為鴨嘴直沖，標配后沖，用戶可根據自己的需求，來調 整對沖位置。
4、沖孔平臺（承載能力加強），炮筒后蓋為定制型螺栓卡扣，
5、前噴、后沖、后灑、側噴，綠化高炮開關球閥均采用工程專用 50 大通徑銅球閥，
6、新式軸承式水炮，更加耐用， 7、60-90 型水泵， 8、防腐法蘭墊片，
9、鋁制后灑，不易炸開 10、罐體自動焊（美國林肯焊機及電源），拼板自動焊接，封頭環 縫焊接，無氣孔，焊縫美觀。
11、側護網、后保險杠、均為螺栓連接，方便拆卸，維修方便。
12、塑料擋泥板，替代鐵擋泥板，更加輕便，用螺栓連接，方便拆 卸。
13、前部、后部主管連接處為 6 孔圓法蘭，不易沖墊
三.產品主要技術參數 序號 名稱 型號、規格
1 整車型號 CLT5165GPSFV6 型綠化噴灑車
2 發動機型號 B6.2NS6B210
3 發動機馬力/功率 康明斯 210 馬力/154KW
4 發動機排量 6200ML 5 變速箱 韶齒 6 檔
6 輪胎規格 10.00 鋼絲胎 7 軸距 4500
8 總質量 16490KG 9 整備質量 7720KG 10 額定載質量 8575KG
11 整車尺寸（長×寬×高） 7.95*2.5*3.2
12 罐體容積 11.1 方 13 燃料種類 柴油 14 排放標準 國六
15 水泵型號 60/90 16 罐體材質 Q235 碳鋼
